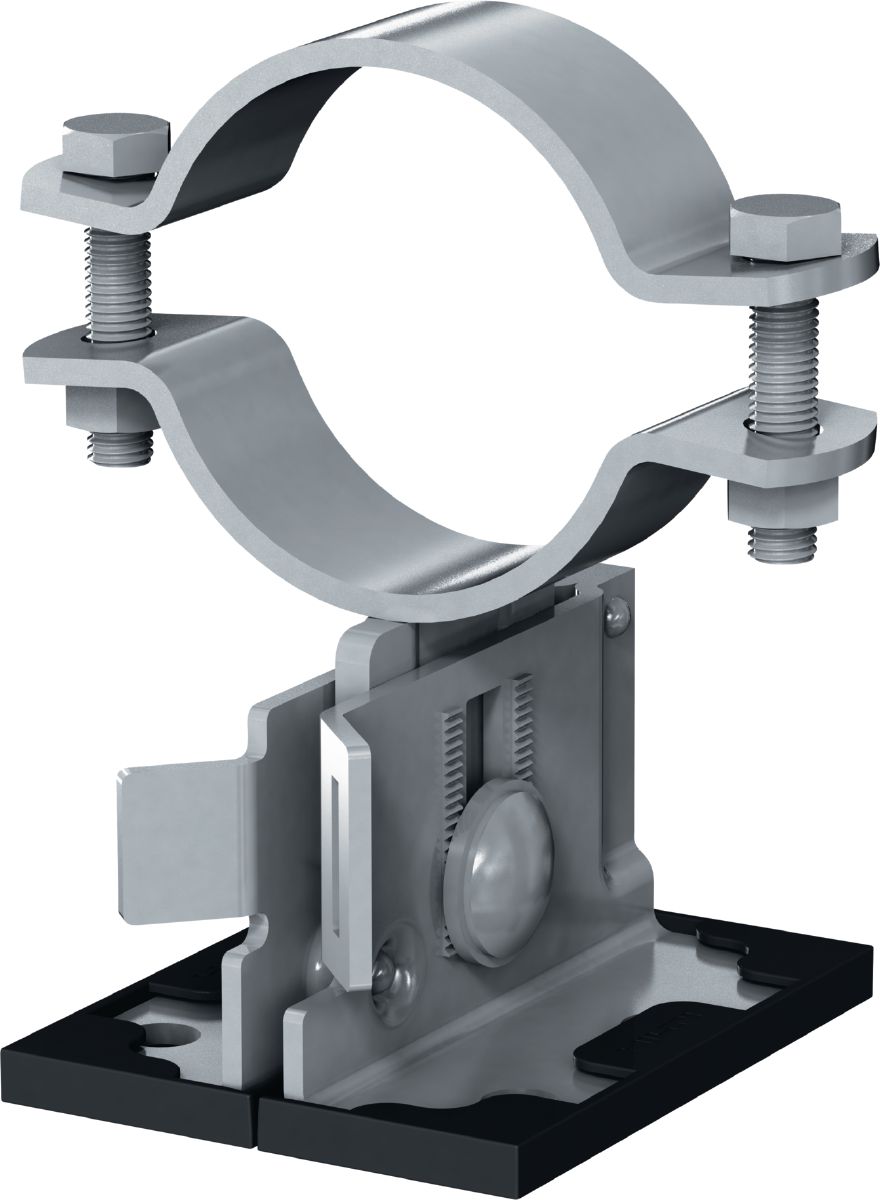

Zapata de tubo MP-PS H1-1 45-51 1-1/2" O
Referencia 2330958
Abrazadera doble con placa de revestimiento exterior (OC) con ajustabilidad de altura y pendiente para aplicaciones industriales pesadas con diámetros de tubería exteriores de 21-173 mm (1/2" hasta 6")
Rango de fijación - D45 - 51 mm
Tamaño de tubería nominal (imperial)1-1/2 pulgadas
Tamaño de tubo nominal40 mm
Resistencia al fuego (Sí/No)No
Características
- Rango de fijación - D
- 45 - 51 mm
- Tamaño de tubería nominal (imperial)
- 1-1/2 pulgadas
- Tamaño de tubo nominal
- 40 mm
- Resistencia al fuego (Sí/No)
- No
- Resistencia térmica
- -20 - 300 °C
- Composición del material
- Placa base: S280GD/Modif. POSMAC-C, Arcos: S235JR - DIN EN 10025, Placa intermedia: S235JR - DIN EN 10025, Placa deslizante: PA66 + GF30, Perno: acero grado 8.8, tuerca: acero grado 8
- Espesor del material
- Placa base: 4 mm, Placa intermedia: 7 mm, Placa deslizante: 3 mm, Arandela dentada: 4 mm
- Acabado
- Con revestimiento exterior: HDG
- Galvanizado en caliente
- Sí
- Acero inoxidable
- No
- Condiciones ambientales
- Exterior, contaminación baja a moderada (C3/C4 - baja)
- Tipo de material base
- Hormigón, Acero, Soporte modular
- Tornillo de apriete
- M10x50
- Par de apriete
- 40 Nm
- Ancho de llave
- 19 mm
- Par de apriete para ajuste de altura
- 50 Nm
- Ancho de sección transversal - b
- 30 mm
- Espesor de sección transversal - s
- 5 mm
- Ancho y grosor de sección transversal (b x s)
- 30 x 5 mm
- Altura - H
- 256 mm
- Altura por encima del suelo a la base de la tubería
- 171 - 223.5 mm
- Altura por encima del suelo a la base de la tubería mín.
- 171 mm
- Altura por encima del suelo a la base de la tubería mín. (conversión de fracciones de pulgadas)
- 6-11/16 pulgadas
- Altura por encima del suelo a la base de la tubería máx.
- 223.5 mm
- Altura por encima del suelo a la base de la tubería máx. (conversión de fracciones de pulgadas)
- 8-3/4 pulgadas
- Altura por encima del suelo al centro de la tubería
- 196.5 - 249 mm
- Altura por encima del suelo al centro de la tubería mín.
- 196.5 mm
- Altura por encima del suelo al centro de la tubería mín. (conversión de fracciones de pulgadas)
- 7-3/4 pulgadas
- Altura por encima del suelo al centro de la tubería máx.
- 249 mm
- Altura por encima del suelo al centro de la tubería máx. (conversión de fracciones de pulgadas)
- 9-13/16 pulgadas
- Ancho - B
- 109 mm
- Longitud
- 141 mm
- Peso
- 2.27 kg
- Información adicional sobre producto
- Coeficiente de fricción: placa deslizante (PA66-GF30) en superficie de zinc-magnesio: 0,146, Coeficiente de fricción: placa deslizante (PA66-GF30) en superficie galvanizada en caliente: 0,129, Coeficiente de fricción: placa deslizante (PA66-GF30) en superficie de zinc electrogalvanizada: 0,177
Detalle de esta referencia
- Rango de fijación - D
- 45 - 51 mm
- Tamaño de tubería nominal (imperial)
- 1-1/2 pulgadas
- Tamaño de tubo nominal
- 40 mm
- Tornillo de apriete
- M10x50
- Par de apriete
- 40 Nm
- Ancho de sección transversal - b
- 30 mm
- Espesor de sección transversal - s
- 5 mm
- Ancho y grosor de sección transversal (b x s)
- 30 x 5 mm
- Altura - H
- 256 mm
- Altura por encima del suelo a la base de la tubería
- 171 - 223.5 mm
- Altura por encima del suelo a la base de la tubería mín.
- 171 mm
- Altura por encima del suelo a la base de la tubería mín. (conversión de fracciones de pulgadas)
- 6-11/16 pulgadas
- Altura por encima del suelo a la base de la tubería máx.
- 223.5 mm
- Altura por encima del suelo a la base de la tubería máx. (conversión de fracciones de pulgadas)
- 8-3/4 pulgadas
- Altura por encima del suelo al centro de la tubería
- 196.5 - 249 mm
- Altura por encima del suelo al centro de la tubería mín.
- 196.5 mm
- Altura por encima del suelo al centro de la tubería mín. (conversión de fracciones de pulgadas)
- 7-3/4 pulgadas
- Altura por encima del suelo al centro de la tubería máx.
- 249 mm
- Altura por encima del suelo al centro de la tubería máx. (conversión de fracciones de pulgadas)
- 9-13/16 pulgadas
- Ancho - B
- 109 mm
- Peso
- 2.27 kg
Información de la configuración 2330958 según la ficha oficial del fabricante.
Datos consultados en la ficha del fabricante el 17 de octubre de 2026.
